伺服电机和步进电机有什么区别?工作原理区别！步进电机工作原理： 步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

　　伺服电机工作原理：而伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。

　　区别1： 控制的方式不同

　　步进电机是通过控制脉冲的个数控制转动角度的，一个脉冲对应一个步距角。

　　伺服电机是通过控制脉冲时间的长短控制转动角度的。

　　区别2：所需的工作设备和工作流程不同

　　步进电机所需的供电电源(所需电压由驱动器参数给出)，一个脉冲发生器(现在多半是用板块)，一个步进电机，一个驱动器(驱动器设定步距角角度，如设定步距角为 0.45°，这时，给一个脉冲，电机走 0.45°);其工作流程为步进电机工作一般需要两个脉冲：信号脉冲和方向脉冲。

　　伺服电机所需的供电电源是一个开关(继电器开关或继电器板卡)，一个伺服电机;其工作流程就是一个电源连接开关，再连接伺服电机。

　　区别3 : 低频特性不同

　　步进电机在低速时易出现低频振动现象。振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。

　　交流伺服电机运转非常平稳，即使在低速时也不会出现振动现象。交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能(FFT)，可检测出机械的共振点，便于系统调整。

　　区别4 ：矩频特性不同

　　步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在 300～600r/min。交流伺服电机为恒力矩输出，即在其额定转速(一般为 2000 或 3000 r/min)以内，都能输出额定转矩，在额定转速以上为恒功率输出。

　　区别5： 过载能力不同

　　步进电机一般不具有过载能力。交流伺服电机具有较强的过载能力。

　　以松下交流伺服系统为例，它具有速度过载和转矩过载能力。其最大转矩为额转矩的 3倍，可用于克服惯性负载在启动瞬间的惯性力矩。

　　(步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象)

　　区别6： 速度响应性能不同

　　步进电机从静止加速到工作转速(一般为每分钟几百转)需要 200～400ms。

　　交流伺服系统的加速性能较好，以松下MSMA400W 交流伺服电机为例，从静止加速到其额定转速 3000 r/min。仅需几 ms，可用于要求快速启停的控制场合。

　　步进电机接线方法，步进电机接线图

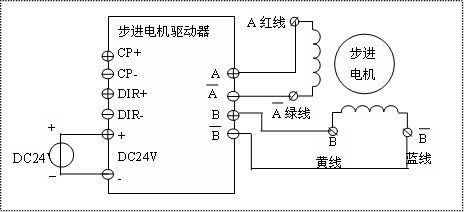

　　首先，我们来看看连接步进电机接线方法。

　　

　　第二步，连接步进电机驱动器的电源，假如在我们的步进电机使用直流24V供电可以与表控共用一个开关电源来供电。

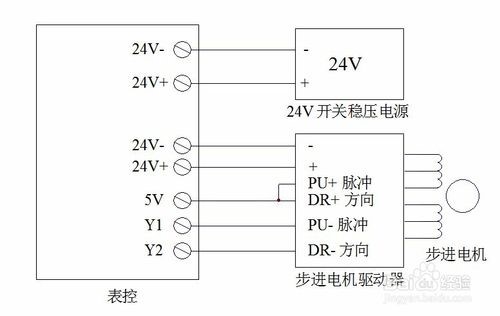

　　第三步，来看一下连接步进电机驱动器与表控的控制接线：

　　1、将步进电机驱动器脉冲输入信号和方向输入信号的正极连接到表控的5V端子。

　　2、将步进电机驱动器脉冲输入信号的负端连接到表控的Y1输出端子上。

　　3、将步进电机驱动器方向输入信号的负端连接到表控的Y2输出端子上。

　　4、接下来就是设置步进电机驱动器的细分，一般可以放在8(1600)左右，通过初步调试后设置实际需要的细分。

　　

　　5,设置步进电机的正转设置，参考设置，一行实现正转。X1是正转的启动开关。

　　6,步进电机反转的设置：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。两行实现反转动作。
